Accesorios y recambios para ejes expansibles neumáticos
ACCESORIOS y RECAMBIOS para ejes expansibleS NEUMÁTICOS
Los accesorios y recambios para ejes expansibles neumáticos de EJEMATIC están diseñados para empresas que no pueden permitirse parar su producción.
Cuando una línea se detiene por una mala sujeción, un componente desgastado o un cambio de bobina lento, no solo se pierde tiempo. Se pierde producción, rendimiento y dinero.
Por eso suministramos topes de bobina, cámaras, válvulas, tiras expansibles y componentes industriales preparados para trabajar con la máxima fiabilidad en procesos de desbobinado y rebobinado industrial.
Cambios de bobina más rápidos. Menos tiempos muertos. Máxima tranquilidad en producción.
Envíos inmediatos 24/48h. Si no encuentras lo que necesitas, contacta con nosotros.

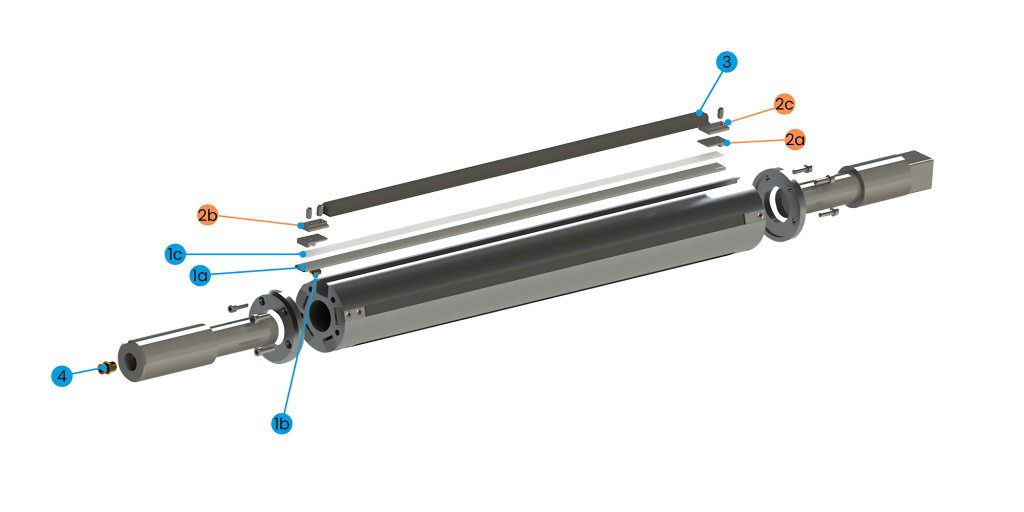

| Posición | Descripción | Unidad | Familias | Enlace |
|---|---|---|---|---|
|
1a |
Cámara de aire |
KIT / METRO |
Conjunto cámara de aire |
|
|
1b |
Conexión de cámara de aire |
KIT / UNITARIO |
Conjunto cámara de aire |
|
|
1c |
Protector poliéster |
KIT / METRO |
Conjunto cámara de aire |
|
|
2a |
Pinza de apriete inferior |
KIT |
Pinzas de Apriete |
|
|
2b |
Pinza de apriete 2 agujeros |
KIT |
Pinzas de Apriete |
|
|
2c |
Pinza de apriete 1 agujero |
KIT |
Pinzas de Apriete |
|
|
3 |
Listón expansor
|
UNITARIO / METRO
|
Listones expansores
|
|
|
4 |
Válvula |
KIT |
Válvulas |
|
|
5 |
Topes de bobina |
Unidad |
Accesorios |
|
|
6 |
Pistolas infladoras |
Unidad |
Accesorios |
|
|
6 |
Espiral Neumática Ø6 |
Unidad |
Accesorios |
Recambio del SISTEMA NEUMÁTICO
- Los ejes expansibles funcionan gracias a un sistema neumático que garantiza una sujeción correcta de la bobina.
- Los repuestos se agrupan en cuatro familias principales, y cada una está formada por uno o varios componentes.
- Los materiales están seleccionados para maximizar la durabilidad del eje, aunque el uso continuado provoca el desgaste progresivo de algunos componentes.
Las cuatro familias que forman el sistema neumático son:
Conjunto cámara de aire: Formado por la cámara, el protector y la conexión de aire. Elementos que almacenan el aire comprimido necesario para la expansión.
Pinzas de Apriete: Conjunto de piezas que garantizan el sellado de aire de las cámaras.
Linstón Expansor: Elemento que transmite la expansión de la cámara y genera el contacto con el interior de la bobina.
Válvula: Controla la entrada y salida del aire, asegurando la presión adecuada del sistema.
Esta estructura de recambios esta diseñada para simplificar al máximo la sustitución de los componentes.
Recambio del CONJUNTO CÁMARA DE AIRE
Cámara de aire, PAR-CAM-015
Las cámaras están hechas de poliuretano y tienen una excelente durabilidad y resistencia al desgaste, permitiendo ciclos de inflado y desinflado durante muchos años. Nuestras cámaras están disponibles en rollos (por metro) incluyendo el poliéster protector. También las suministramos en unidades (tiras) a medida para su eje neumático, en este caso el conjunto incluye la cámara, el protector y la conexión de aire.
Las cámaras están hechas de poliuretano y tienen una excelente durabilidad y resistencia al desgaste, permitiendo ciclos de inflado y desinflado durante muchos años. Nuestras cámaras están disponibles en rollos (por metro) incluyendo el poliéster protector. También las suministramos en unidades (tiras) a medida para su eje neumático, en este caso el conjunto incluye la cámara, el protector y la conexión de aire.
Protector de poliéster para cámara, PAR-POL-015
El poliéster es una lámina protectora utilizada para evitar daños en la cámara causados por factores externos.
Conexión de cámara de aire, PAR-ACN-001
El flujo de aire desde el exterior hacia las cámaras durante la inflado y desinflado se logra a través de las conexiones, que son accesorios de latón que permiten conectar el circuito desde la válvula hasta el interior de las cámaras. Este componente está incluido con las cámaras.
Pinzas de apriete de recambio
PAR-CLP-100
Componentes de sellado para cerrar los extremos de las cámaras del eje expansible. Diseñados para lograr un sellado perfecto. Disponibles en aluminio.
Se vende por set. Cada set incluye:

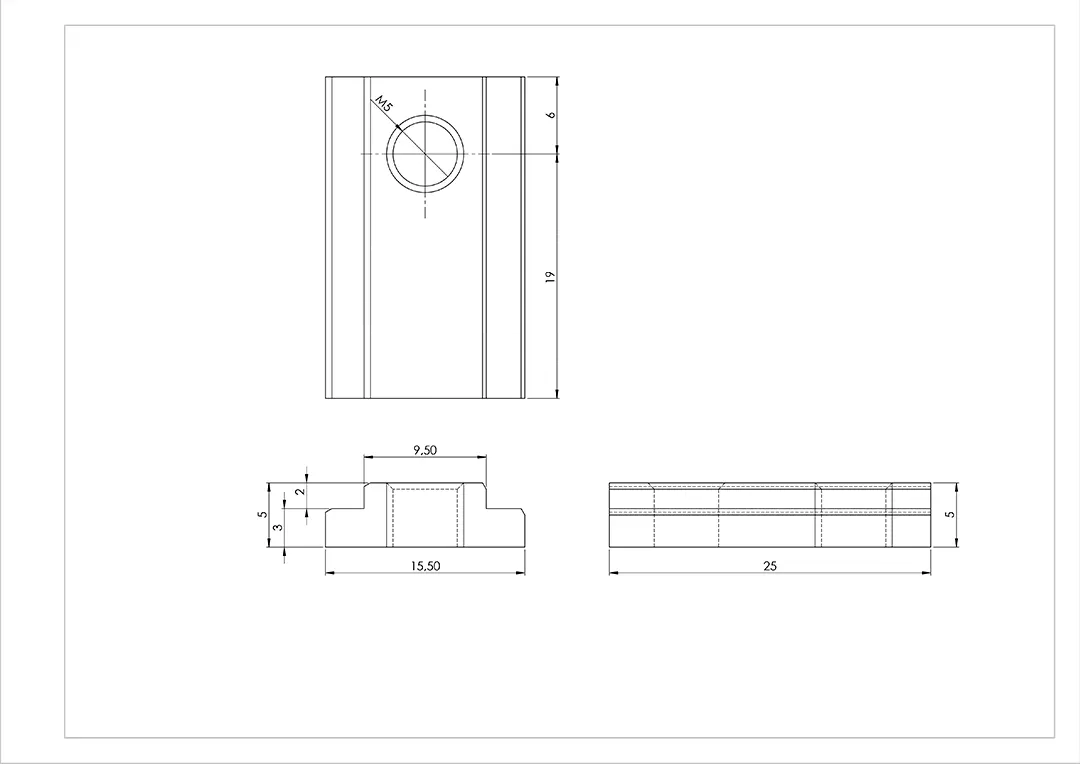

1x pinza de apriete un agujero
1x pinza de apriete dos agujeros
2x pinzas de apriete inferiores
3 x espigas m6x8 allen AISI304
LISTONES EXPANSORES de Recambio
El listón expansor es el elemento de contacto que genera el agarre con el interior de la bobina, diseñado en distintas geometrías y materiales según el objetivo que queramos lograr en el cada caso.
Materiales
El caucho ofrece un alto coeficiente de fricción, lo que garantiza un agarre firme y seguro. Es el mejor en cuanto a seguridad en el agarre.
Cuenta con una gran durabilidad y no se deforma a lo largo de su vida útil, con un coeficiente de fricción ligeramente inferior
al del caucho.
Este expansor tiene una larga durabilidad y no se deforma a lo largo de su vida útil, el acabado dentado proporciona un agarre adicional en mandriles de cartón.
Tipo
La tira de expansión lineal es un componente de una sola pieza que se extiende a lo largo de toda la ranura o canal del eje.
La tira de expansión seccionada se instala como piezas individuales en cada ranura del eje. Este sistema permite la adaptación en el núcleo Interno de la bobina para absorber imperfecciones y lograr una sujeción extra.
Rango de expansión
El rango de expansión es de 4 mm en diámetro
El rango de expansión es de 9 mm en diámetro
Válvulas de Recambio
Válvula 1/8G, PAR-VAL-G18
Una válvula anti retorno de alta confiabilidad hecha de latón. La rosca es de l/8G.

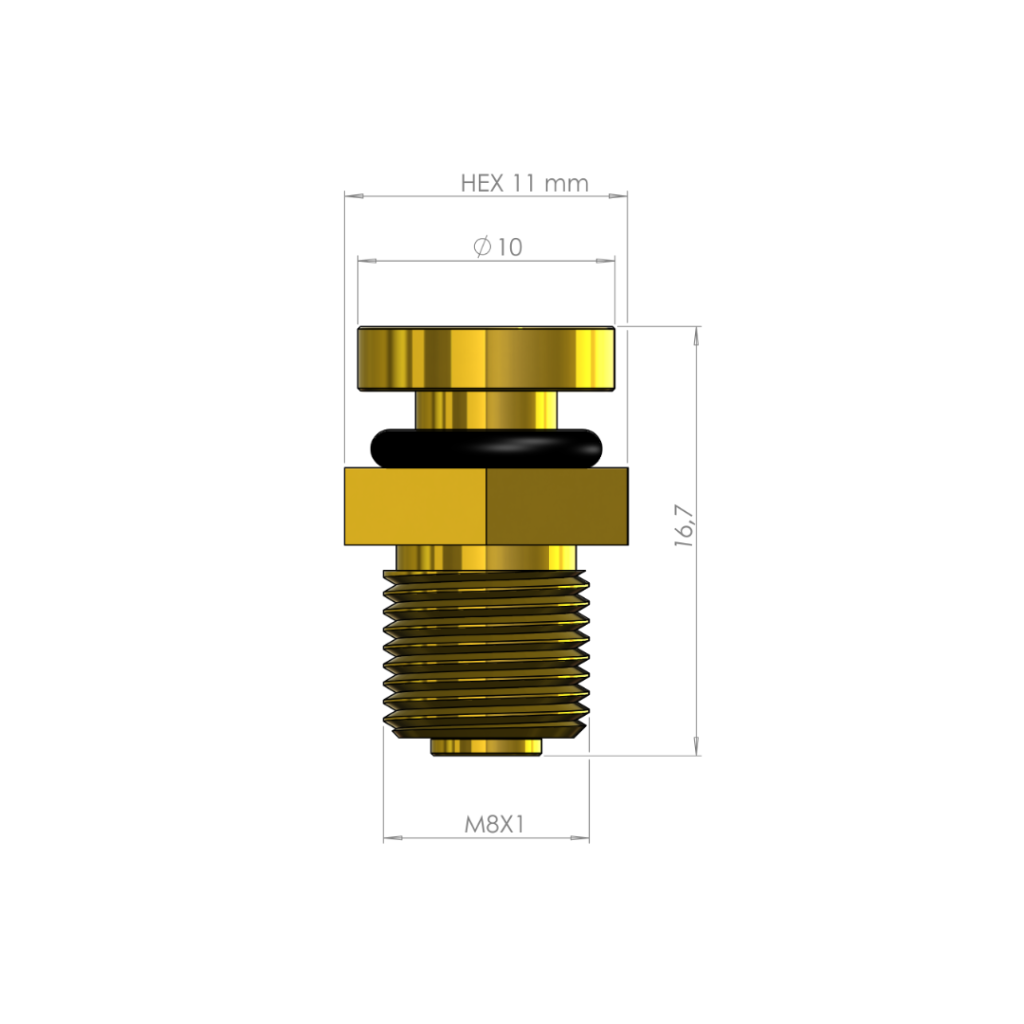

Válvula M8, PAR-VAL-M18
Una válvula anti retorno de alta confiabilidad hecha de latón. La rosca M8 permite la instalación en espacios reducidos.
Racor rotativo 1/8G, PAR-RVA-G18
Conexión de inflado rotativo. Para aplicaciones donde la alimentación de aire es continua, se conecta y desconecta por medio de una electroválvula. La rosca es de 1/8G a tubo de diámetro 6 (06).
ACCESORIOS PARA EJES EXPANSIBLES
Además de los recambios para ejes expansibles principales, los ejes se complementar con accesorios diseñados para sacar el máximo rendimiento y simplificar el día a día del operario.
Los dos accesorios principales son:
Tope posicionador de bobina: Permite establecer el límite para la bobina en la posición correcta, garantizando un posicionamiento rápido y preciso.
Pistola de aire para inflado: Herramienta diseñada para facilitar el inflado de los ejes expansibles, asegurando un proceso rápido y seguro gracias a su boquilla especialmente adaptada para válvulas de entrada cónica.
Estos accesorios están disponibles para su compra siempre en stock.

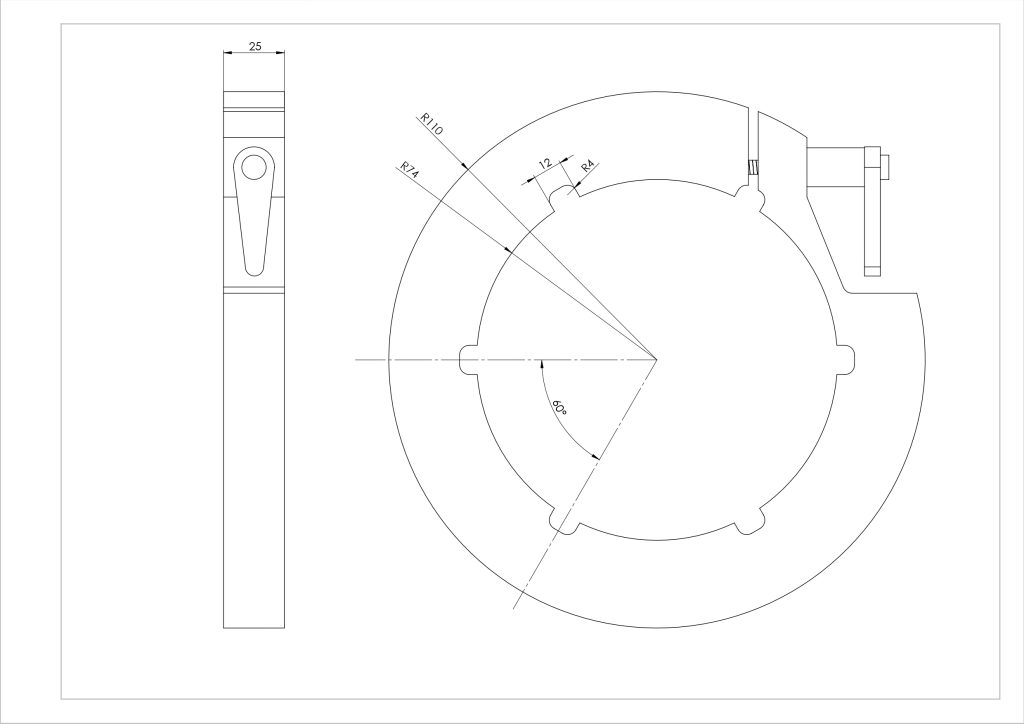

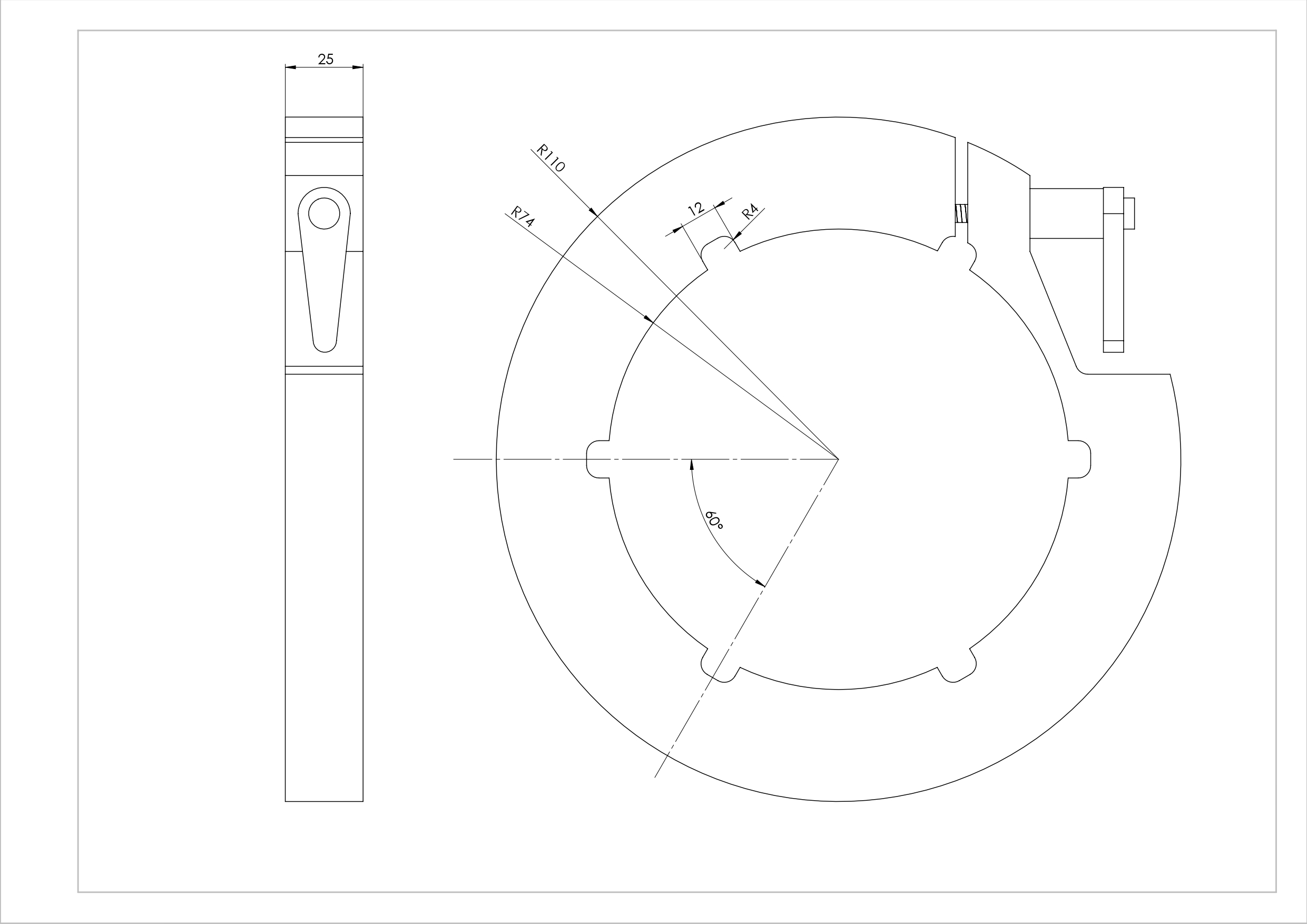

tope de bobinas PARA EJE neumático
Los topes de bobina se fijan al cuerpo del eje expansible usando una maneta de regulación. Establecen el límite para posicionar las bobinas. Pueden ser para ejes de cuerpo de diversos diámetros u otras medidas personalizada.
El material estándar es Nylon aunque también los suministramos en aluminio anodizado.
Los diámetros estándar son los siguientes:

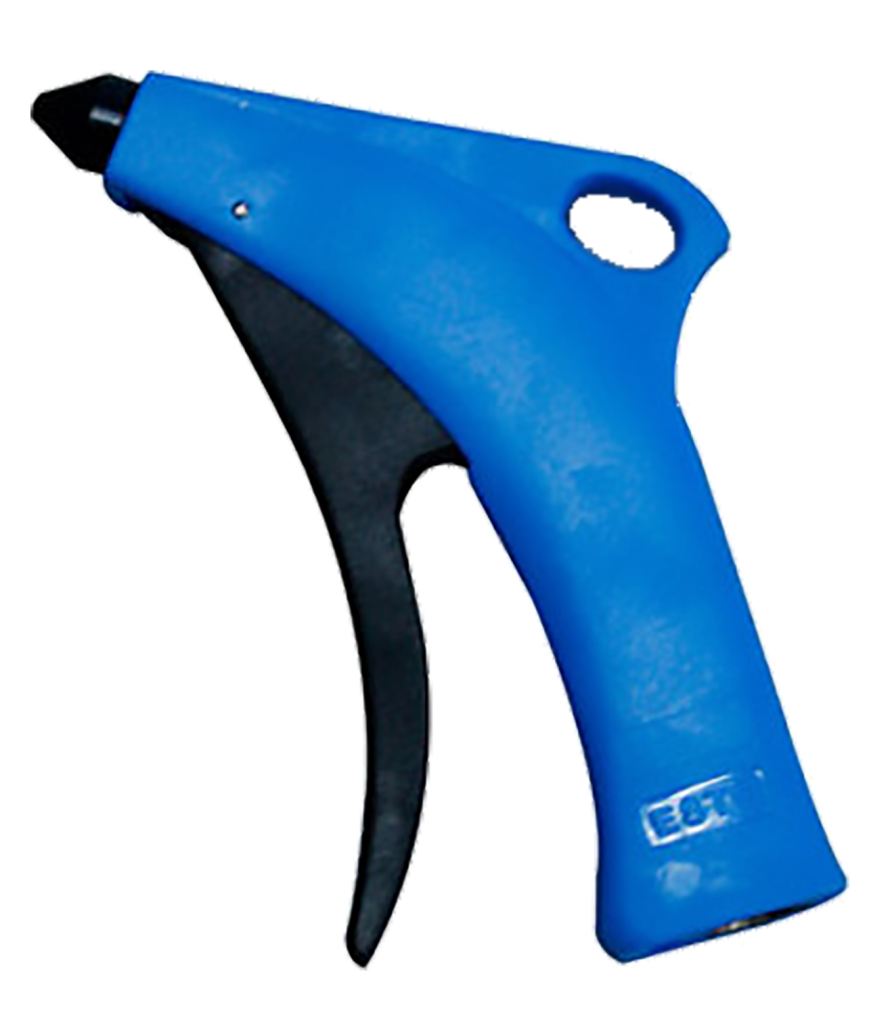

pistola infladora sin manómetro
ACC-P01
Pistola especialmente diseñada para el inflado de los ejes expansibles, gracias a su boquilla cónica de goma adaptada para las válvulas, evita pérdidas de aire durante el inflado y protege la válvula de posibles daños.
La entrada del tubo de neumático se realiza por la parte inferior de mango, por medio de una rosca 1/ 4 GAS. Opcionalmente con el tubo de espiral de 06 para su instalación completa.
En la parte superior tiene un agujero para poderla colgar en una zona optima para mantenerla cerca de la zona de operación, siempre a mano del operario.
Manguera Espiral Neumática Ø6
ACC-M01
En formato espiral para poder tirar de él hasta 1,5 metros para facilitar la operación de inflado
